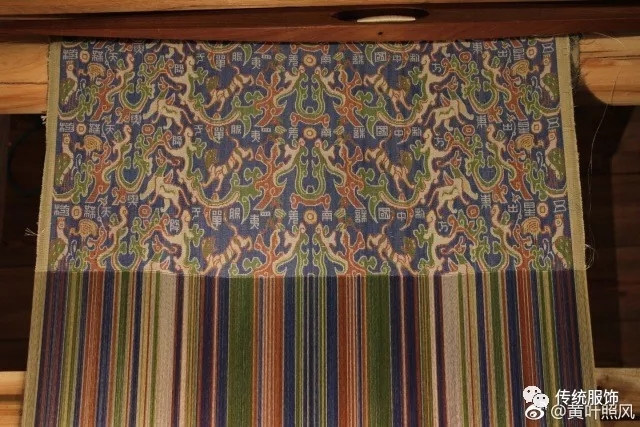

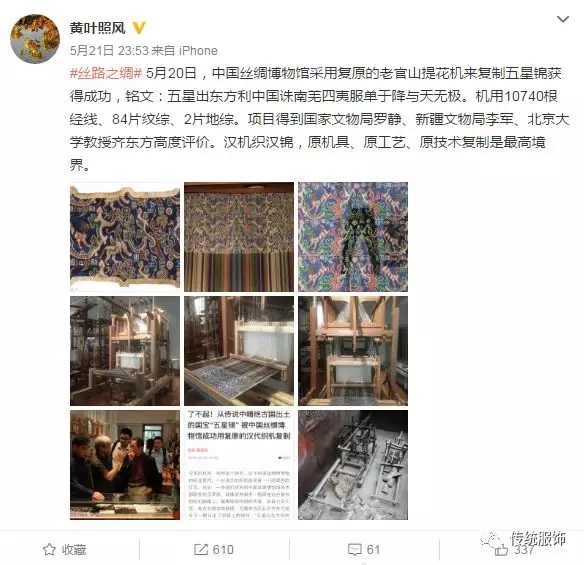

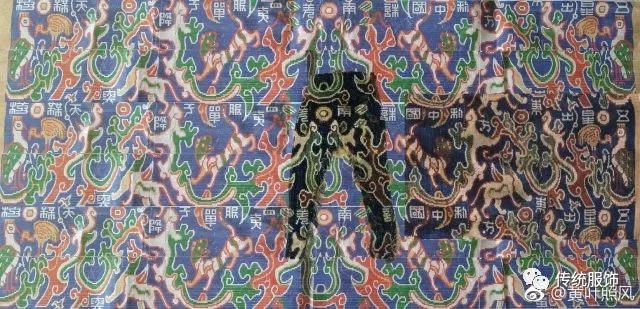

5月20日，中國絲綢博物館采用復原的老官山提花機來復制五星錦獲得成功，銘文：五星出東方利中國誅南羌四夷服單于降與天無極。機用10740根經線、84片紋綜、2片地綜。項目得到國家文物局羅靜、新疆文物局李軍、北京大學教授齊東方高度評價。漢機織漢錦，原機具、原工藝、原技術復制是最高境界。

有很多人會疑惑，“五星出東方利中國”錦才復制成功么？我怎么都看見某寶都賣了好幾年了！

▲某寶上的“五星”錦商品

這里就要畫個重點了，這次是“漢機織漢錦”！什么意思呢？就是復原漢代織機，然后用復原的織機來復制漢錦。不是用現有其他織機進行的仿制，更不是圖案仿制，所以意義才重大。

關于漢錦（經錦）的部分介紹見《絲綢向西，紋樣向東——從經錦到緯錦 | 讀書筆記》

求錘得錘的老官山漢墓

這個墓真的很神奇！！

漢錦織物雖然出土很多，但是漢代織機從畫像石上看，都是非常簡單的織機，與漢錦的技術水平不怎么相匹配。盡管猜想一直有，也有人成功用束綜織機（就是織云錦、宋錦的那種）做出過漢錦（經錦），但是這個問題就像古人畫好了一個目的地，你坐車也能到，你走路也能到，但是沒有考古發現你就是猜不到古人是怎么過去的。

學者們猜啊猜，論證啊論證，誰都說服不了誰，直到2013年老官山漢墓（考證約為西漢景武時期）出土了織機模型（這個墓很新了，還沒看到正式完整的報告）。這個墓超級神奇，不僅有織機模型，還有經絡小人偶，還有失傳的醫術，里面居然還有醫馬的獸醫書！

▲老官山漢墓

最近看到網上又有人鼓吹出土文物無用論，趕緊去拜拜老官山漢墓，這個墓簡直是大型學術求錘得錘現場啊！

古人，你騙我！

在老官山漢墓發現之前，漢錦（經錦）到底是怎么織造的，說啥都有，偏偏這個答案誰都沒猜到，但是又好像很多答案都跟他沾了個邊。（這個好玩，以后專門寫一篇）

之前比較主流的說法，是多綜多躡機。綜是提壓經線的裝置，綜的多少就決定的經向圖案循環的大小；躡是控制綜的踏板。一個踏板控制一個綜，多綜多躡機就是很多踏板和很多綜片了。

目前我國現存的多綜多躡機是織花邊的丁橋織機。這個名字聽起來像地名，其實是它踏板的特殊結構的名字，因為踏板太多了，容易踩錯，就在上面裝錯開的竹釘。丁橋織機雖然是織花邊的，但是機子不小，因為它踏板多啊。以丁橋織機為原型放大假想的可以織漢錦（經錦）的多綜多躡機，就出現了一個問題，羅群（←喜歡織機的一定要去搜這個名字的論文）計算認為踏板會不受力得扭曲斷裂，而且非常費力。

▲丁橋織機

結果出土的根本就不是一個多綜多躡機，它多綜但是少躡。為什么一開始學者們這么肯定它是多躡呢？因為文獻誤導了……

霍光妻遺淳于衍蒲桃錦二十四匹，散花綾二十五匹。綾出鉅鹿陳寶光家。寶光妻傳其法，霍光召入其第，使作之。機用一百二十躡，六十日成一匹，匹值萬錢。

——《西京雜記》

120個踏板，這機子得多寬啊！

充滿智慧的漢錦織機

老官山漢墓出土的是四臺織機模型，需要測算放大比例，然后再研究運作機制才行。這次，古人沒唬人了，這個小模型的運作原理比之前大家猜想的都要符合漢錦（經錦）的織造，本來人家就是雞和蛋的關系嘛！

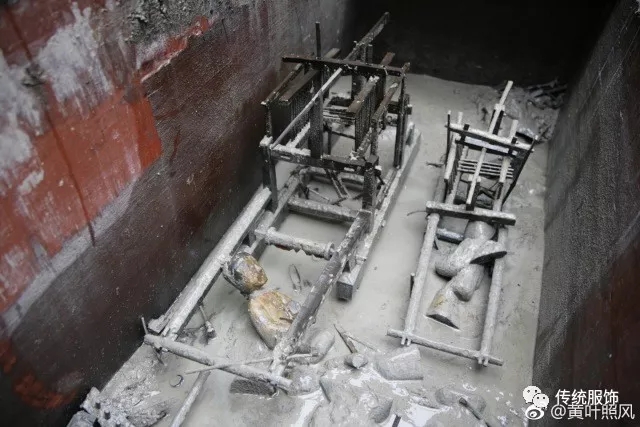

▲老官山漢墓織機模型

這四臺織機模型，有一個統一的機制，就是通過上面的一個齒梁來選綜。

▲織機最上面的那根就是齒梁

▲翻拍絲博的織機原理動畫（覺得復雜的可以看下面那個真人演示）

還記得綜是啥么？綜是提壓經線的裝置，多綜多躡是用踏板來選綜，一個踏板一個綜，后來的云錦宋錦織機用束綜，就是機子上面坐著一個人拉動線綜（早期是木框綜片）。

老官山漢墓織機還是用木框綜片，但是需要的數量很多，使用多躡就很不現實，所以織機上面就做了一個齒梁，齒梁通過一個裝置推動它移動（對準需要提升的綜）。

▲圖片出自羅群《成都老官山漢墓出土織機復原研究》

然后專門有一個踏板來控制綜的提升，達到了省躡的目的。

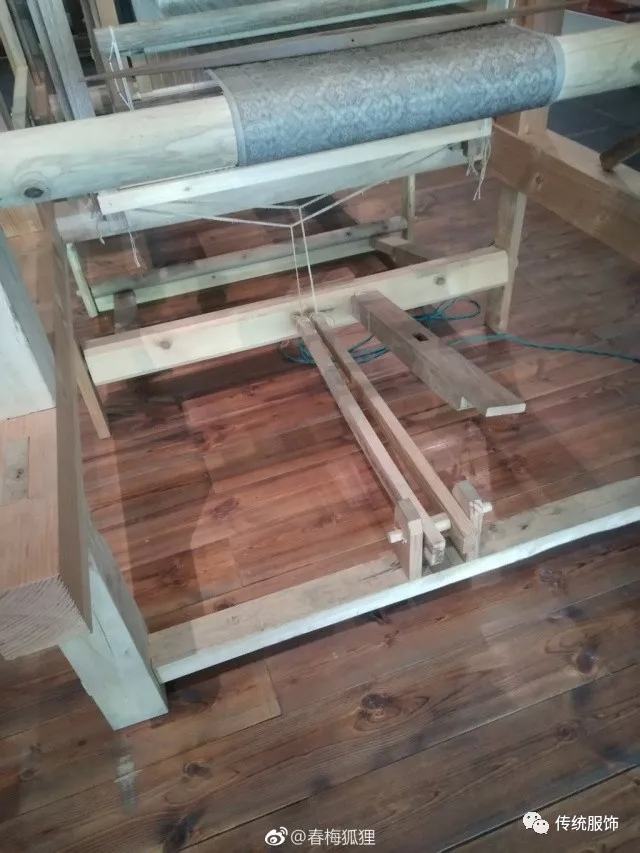

▲右邊那個比較粗的就是用于控制齒梁選綜的踏板

說起來特別簡單的原理，但是枯想是真的很難和古人想到一個腦洞里去。

▲中國絲綢博物館真人演示的織造過程（解說文字是我后期自己加的）

雖然只有四個模型，但按照羅群在《成都老官山漢墓出土織機復原研究》里分析的，又可以分為兩種方式，中國絲綢博物館織造館里的兩臺都是同一種“滑框式”，另外還有一種被命名為“曲柄連桿式”。

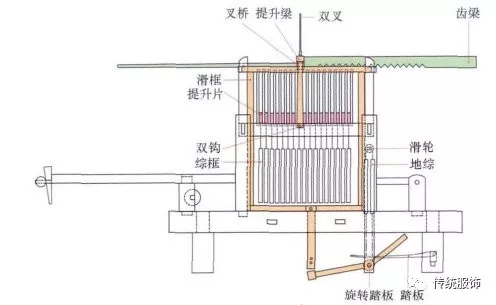

▲“滑框式”，圖片出自羅群《成都老官山漢墓出土織機復原研究》

▲“曲柄連桿式”，圖片出自羅群《成都老官山漢墓出土織機復原研究》

上面的看不懂沒關系，因為羅群通過分析它們各自的原理得出了一個古人智慧閃閃發光的結論：

“滑框式”可以做循環比較大的圖案（綜片多），但是操作上不夠省力；

“曲柄連桿式”可以做循環小的（綜片少），但是操作省力。
